產品概述

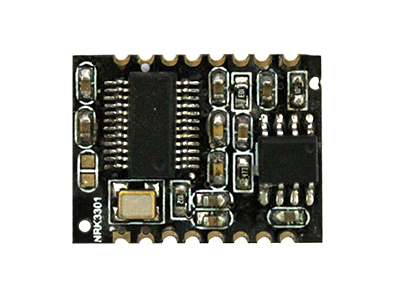

NRK3301-24SS語音識別芯片為廣州九芯電子推出的一款32位高性能、低成本語音識別IC，其具有高精準識別、遠場降噪等優勢，最多可支持不超過100條離線指令，現已廣泛用于智能家電、智能衛浴、智能照明、智能機電、智能家居、 智能玩具等領域。

產品特性

內核和存儲

★高性能 32 位 RISC 內核，主頻 240MHz，支持硬件浮點運算

★內置 1MB SPI FLASH

AI 算法

★  離線語音識別，采用最新的神經網絡（TDNN）算法，具有識別精準，誤判率低等優勢，5 米遠場可靠識別

★  語音降噪算法：過濾掉穩態噪聲、對動態噪聲也有很好的抑制作用，噪音下也可準確識別

★  音頻解碼：

      ★  支持 MP3，WAV，WMA，APE，F(xiàn)LAC, AAC，MP4，M4A，AIF，AIFC 音頻解碼

      ★  BT 支持 SBC，AAC 音頻解碼音頻

      ★  BT 電話支持 mSBC 語音編解碼器

音頻

★  兩通道 16 位 DAC，SNR> = 95dB

★  單通道 16 位 ADC，SNR> = 90dB

★  采樣率支持 8KHz / 11.025KHz / 16KHz / 22.05KHz / 24KHz /32KHz / 44.1KHz / 48KHz

★  三通道立體聲模擬 MUX

      ★  DAC 支持直推式, 單端或者差分輸出

電源

★  VBAT 為 2.2V 至 5.5V

★  VDDIO 為 2.2V 至 3.6V

藍牙

★  符合藍牙 V5.1 + BR + EDR + BLE 規范

★  滿足 Class1 class2 和 class3 傳輸功耗需求

★  支持 GFSK 和 π/ 4 DQPSK 所有包裝類型

★  提供+ 6dbm 發射功率

★  具有-90dBm 靈敏度的接收器

★  快速 AGC 可增強動態范圍

★  支持 a2dp  avctp  avdtp  avrcp  hfp  spp  smp  att  gap  gatt  rfcomm  sdp  l2ca 配置文件

外設

★  一個全速 USB 2.0 OTG 控制器

★  一個 I2S 數字音頻接口，支持主機和從機模式

★  四個多功能 16 位定時器，支持捕獲和 PWM 模式

★  三個用于電機的 16 位 PWM 驅動發生器

★  三個全雙工基本 UART，UART0 和 UART1 支持 DMA 模式

★  兩個 SPI 接口支持主機和設備模式

★  一個 SD 卡主機控制器

★  一個硬件 IIC 接口支持主機和從機模式

★  內置 Cap Sense Key 控制器

★  10 位 ADC 用于模擬采樣

★  所有 GPIO 上的外部喚醒/中斷

封裝和工作溫度

★  QSOP24

★  工作溫度：-40℃ to +85℃

★ 儲存溫度：-65℃至+ 150℃

功能介紹

UART串口功能介紹

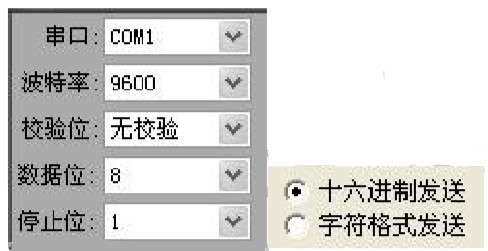

NRK330x語音識別芯片內置標準 UART 異步串口接口，通訊數據格式是：起始位：2位；FA；數據位：2位；00H~FFH；校驗位：2位，校驗位與數據位相加為FFH。使用電腦串口調試助手，需要正確設置串口的參數，設置如圖：

播放控制介紹

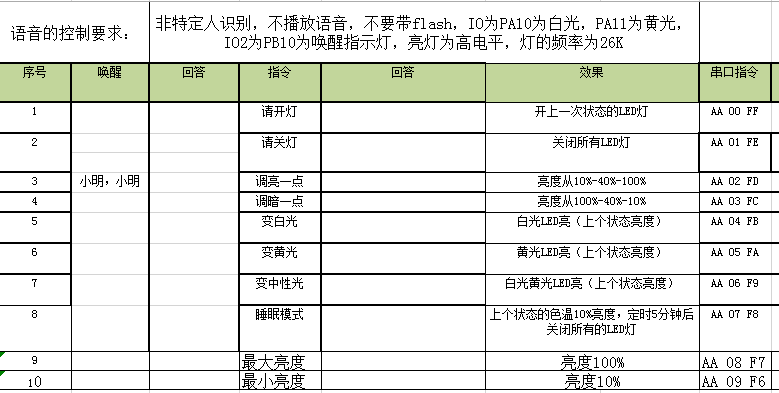

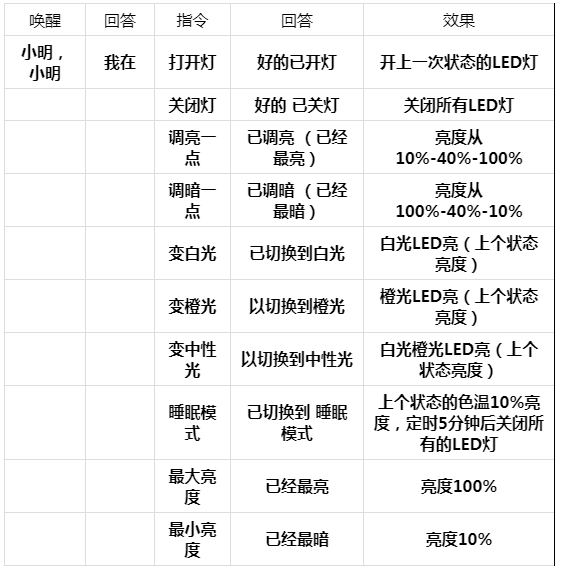

詞條介紹： 詞條指我們所要說出的識別指令 標準版本的詞條中小明;作喚醒詞，喚醒后才能識別其他詞條，詳情請見下表：

可設置詞條：

注：1.此版本可以不帶串口版芯片PA10,PA11直接接燈；也可以用帶串口版本PA6,PA7直接輸出串口信號 2.標準版本詞條用于測試，如要修改詞條請聯系業務人員 3. UART 口，可與單片機通訊使用 4.喚醒后延遲時間為10秒，接收指令后重新計時，不用每次都叫喚醒詞。
