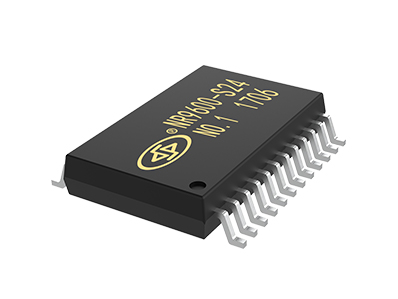

      NR9600-24S 高質量音樂芯片（已停產）



     ☆支持麥克風錄音以及AUX輸入/輸出；
    ☆支持立體聲輸出播放，MP3/WMV硬解碼，可以直推0.25W耳機喇叭；
    ☆多種控制模式：UART串口模式、一線串口模式、AD按鍵控制模式；
    ☆30級音量可調，5種EQ可調（NORMAL—POP—ROCK—JAZZ--CLASSIC）；
    ☆FAT16、FAT32 文件系統，可支持32G TF 卡/U盤；











     全國熱線


    400-8616-826






















    NR9600 是一個提供串口的 MP3 芯片，集成了 MP3、WMV 的硬解碼芯片。同時軟件支持 TF 卡驅動，支持電腦直接更新 spi flash 的內容，支持 FAT16、FAT32 文件系統。通過簡單的 UART 串口指令或一線串口指令即可完成播放指定的音樂，以及如何播放音樂等功能，無需繁瑣的底層操作，音質優美，使用方便，穩定可靠是此款產品的大特點。另外該MP3芯片也是深度定制的產品，專為固定語音播放領域開發的低成本解決方案。

    2、產品特征

    ◆ 支持采樣率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。音質優美，立體聲。
    ◆ 24 位DAC 輸出，內部采用DSP硬解碼，非PWM輸出，動態范圍支持90dB，信噪比支持85dB
    ◆ 完全支持FAT16、FAT32 文件系統，大支持32G的TF 卡，支持32G的U盤
    ◆ 廣播語插播功能，可以暫停正在播放的背景音樂，支持指定路徑下的歌曲播放，支持跨盤符插播，支持插播提前結束
    ◆ 支持觸發不可以打斷播放
    ◆ 指定時間播放
    ◆ 指定盤符播放，指定曲目播放
    ◆ 30級音量可調，5種EQ可調（NORMAL-POP-ROCK-JAZZ--CLASSIC）
    ◆ 指定路徑播放（支持中英文）
    ◆ 文件夾切換
    ◆ 指定時間段復讀
    ◆ 支持電腦聲卡控制，支持USBmass storage
    ◆ 多種控制模式，UART串口模式、一線串口模式、AD按鍵控制模式

    3、引腳

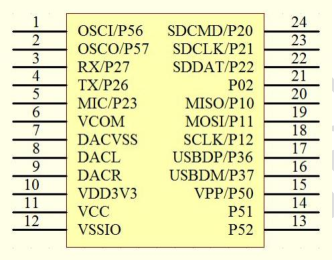

    3.1、芯片引腳圖
    NR9600語音芯片,錄音芯片,MP3解碼芯片,音樂芯片

    3.2、芯片引腳說明


    引腳序號引腳名稱功能描述備注
    1OSCI/P56GPIORTC Oscillator In
    AUXR2: Analog MUX right channel input 2
    2OSCO/P57GPIORTC Oscillator Out
    AUXL2: Analog MUX left channel input 2
    3RX/P27GPIORX: UART Data In(D)
    AUXL1: Analog MUX left channel input 1
    4TX/P26GPIOTX: UART Data Out(D)
    AUXR1:Analog MUX right channel input 1
    5MIC/P23GPIOMIC: Analog MIC input
    6VCOMDAC Reference
    7DACVSSDAC Ground
    8DACLDAC Left Channel
    9DACRDAC Right Channel
    10VDD3V3Power 3.3V OUT
    11VCCMCU Power
    12VSSIOIO Ground
    13P52GPIO
    14P51GPIO
    15VPP/P50GPIOWKUP3:Port Interrupt/Wakeup Cap port
    16USBDM/P37GPIOUSBDM:USB Negative Data
    17USBDP/P36GPIOUSBDP:USB Positive Data
    18SCLK/P12GPIOSPI Clock
    19MOSI/P11GPIOADC9:ADC Channel 9 Input
    MOSI:SPI Data Out
    20MISO/P10GPIOADC8:ADC Channel 8 Input
    MISO: SPI Data In
    21P02GPIOADC2:ADC Channel 2 Input
    WKUP0:PortInterrupt/Wakeup
    22SDDAT/P22GPIOSDDAT: SD Data
    ADC13:ADC Channel 13 Input
    23SDCLK/P21GPIOSDCLK: SD Clock
    ADC12:ADC Channel 12 Input
    24SDCMD/P20GPIOSDCMD: SD Command
    ADC11:ADC Channel 11 Input



    4、控制模式

    4.1、ADKEY按鍵控制模式
    我們采用的是AD 按鍵的方式，取代了傳統了矩陣鍵盤的接法，這樣做的好處是充分利用了MCU 越來越強大的AD功能。設計簡約而不簡單，模塊默認配置2 個AD 口，10個按鍵的阻值分配，如果使用在強電磁干擾或者強感性、容性負載的場合，請參考我們的&ldquo;注意事項&rdquo;。

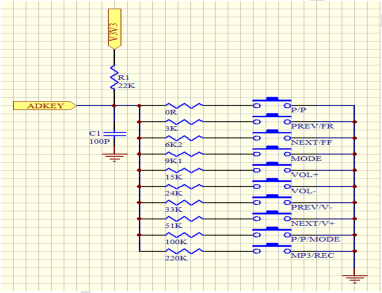

    4.1.1、ADKEY原理圖

    NR9600語音芯片,錄音芯片,MP3解碼芯片,音樂芯片

    4.2、MCU一線串口控制
    NR9600支持單片機模擬一線串口控制，該控制方式簡單方便，適用于任何單片機。

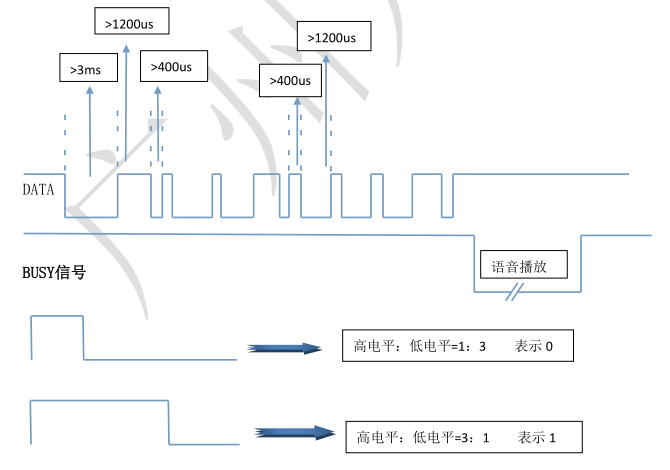

    4.2.1、一線串口控制時序圖
    一線串口MCU只需要一根線就可以控制了，由頭碼和占空比組碼，先發低位，頭碼拉低3ms以上，平時保持高?？偣?位。時序占空比約為1：3.時序范圍介于300us：900us到1000us：3000us之間。誤差容許10%。
    NR9600語音芯片,錄音芯片,MP3解碼芯片,音樂芯片

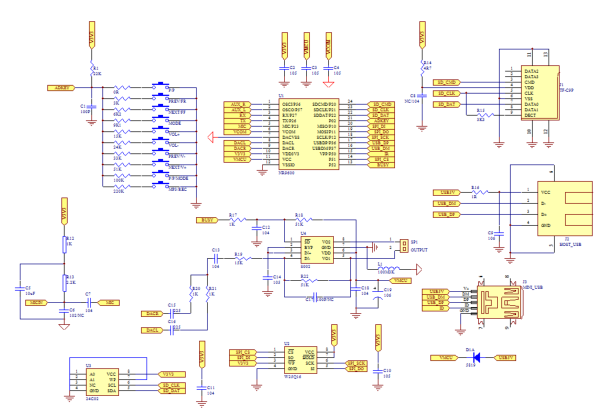

    5、電路圖（可向客服索要高清文件）


    NR9600語音芯片,錄音芯片,MP3解碼芯片,音樂芯片
