產品簡介

      N8900藍牙模塊是一個提供多功能集合一體的藍牙解碼芯片集成模塊，完美的集成了MP3、WAV 的硬解碼芯片，支持藍牙5.0協議、FM、錄音等，存儲器支持TF卡驅動、flash、U盤，支持電腦直接更新存儲器 的內容，支持FAT16、FAT32 文件系統，支持flash，TF卡，U盤。通過簡單的UART串口指令或一線串口指令或者adkey按鍵即可完成播放指定的音樂，以及如何播放音樂等功能，藍牙播放，播放音樂，無線收音，錄音功能，無需繁瑣的底層操作，音質優美，使用方便，穩定可靠是此款產品的最大特點。另外該芯片也是深度定制的產品，專為自定義語音播放領域開發的低成本解決方案，可以根據不同的功能需要選擇對應的型號，是一款精簡版的也是性價比非常高的藍牙MP3芯片。

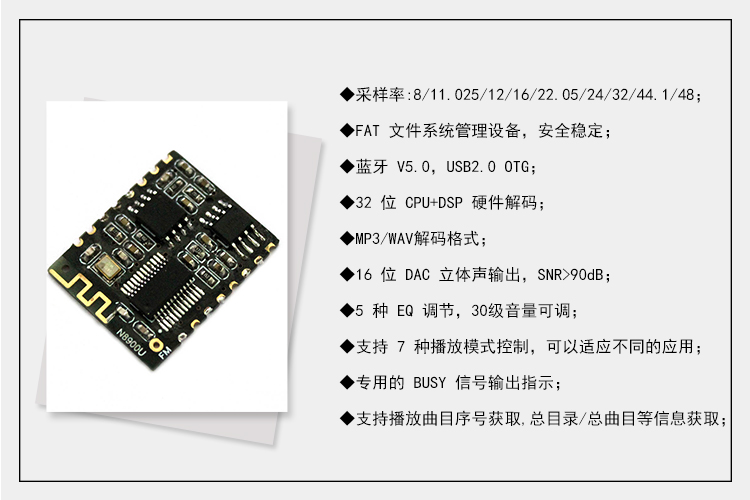

芯片特性

芯片管腳圖

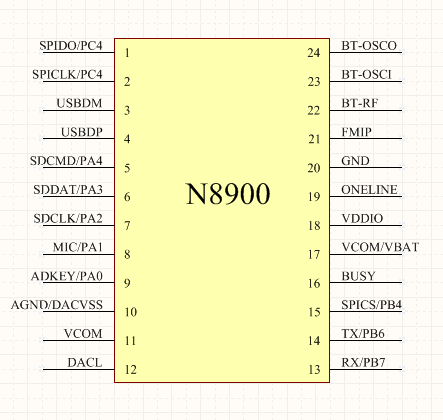

▲ N8900藍牙芯片管腳圖

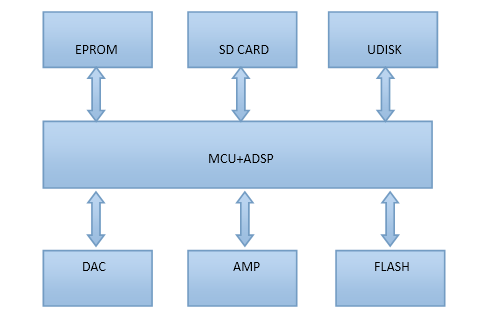

▲ N8900藍牙芯片結構圖

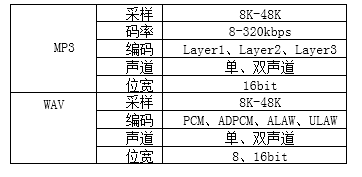

▲ N8900藍牙芯片解碼格式

封裝對應腳表

控制模式

   ADKEY按鍵控制模式

        N8900藍牙芯片采用的ADKEY按鍵控制模式取代了傳統了矩陣鍵盤的接法，這樣做的好處是充分利用了MCU 越來越強大的AD功能。設計簡約而不簡單，模塊默認配置1 個AD 口，4個按鍵的阻值分配，如果使用在強電磁干擾或者強感性、容性負載的場合，請參考我們的“注意事項”。

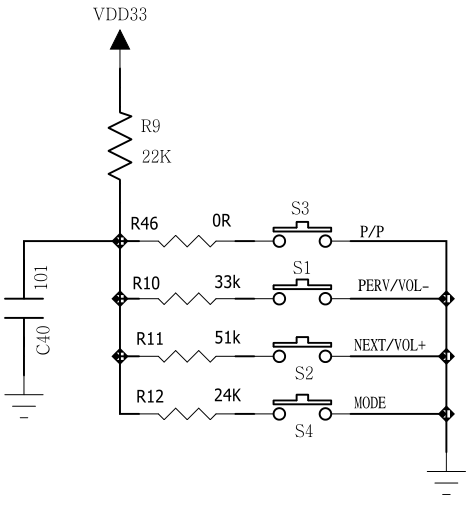

        ADKEY按鍵控制模式參考圖

    MUC一線串口控制模式

          N8900藍牙芯片支持單片機模擬一線串口控制，該控制方式簡單方便，適用于任何單片機。

          一線串口MCU只需要一根線就可以控制了，由頭碼和占空比組碼，先發低位，頭碼拉低3ms以上，平時保持高。總共8位。時序占空比約為1：3.時序范圍介于300us：900us到

1000us：3000us之間。誤差容許10%。

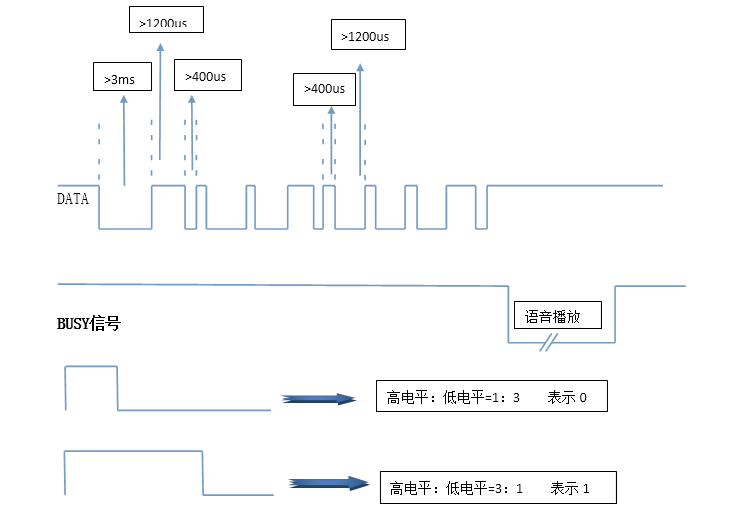

          一線串口時序圖

N8900藍牙芯片可適于各種語音提示的場合，如：血壓計、考勤機、血糖儀、醫療器械、按摩器、足浴盆、門鈴提示器、語音玩具、語音報警器、汽車電子、小家電、念佛機、游戲機、工藝禮品、智能鎖(指紋鎖,密碼鎖,刷卡鎖)、掃碼機等等。
