N930X是一個提供串口的MP3芯片，完美的集成了MP3、WMV 的硬解碼芯片。它包括了四種功能型號的MP3芯片，即N9300、N9301、N9302和N9303 MP3芯片，支持TF 卡驅動，支持電腦直接更新spi flash 的內容，支持FAT16、FAT32 文件系統。通過簡單的UART串口指令或一線串口指令即可完成播放指定的音樂，以及如何播放音樂等功能，無需繁瑣的底層操作，音質優美，使用方便，穩定可靠是此款產品的最大特點。另外該芯片也是深度定制的產品，專為自定義語音播放領域開發的低成本解決方案，可以根據不同的功能需要選擇對應的型號，是一款精簡版的也是性價比非常高的MP3芯片。9300可無縫替換9100芯片，詳情可在線咨詢客服。

★ 24 位DAC 輸出，內部采用DSP硬解碼，非PWM輸出，動態范圍支持90dB，信噪比支持85dB；

★ 多種控制模式:UART串口模式、一線串口模式、AD按鍵控制模式；

★ 指定盤符播放，指定曲目播放；

★ 指定路徑播放（支持中英文）功能以及文件夾切換功能，指定時間段播放功能；

★ 支持電腦聲卡控制，支持USB mass storage；

★ 寬泛的輸入電源范圍3.7V--5V輸入，內置看門狗復位電路；

★ 支持紅外遙控輸入以及外接音頻輸入功能；

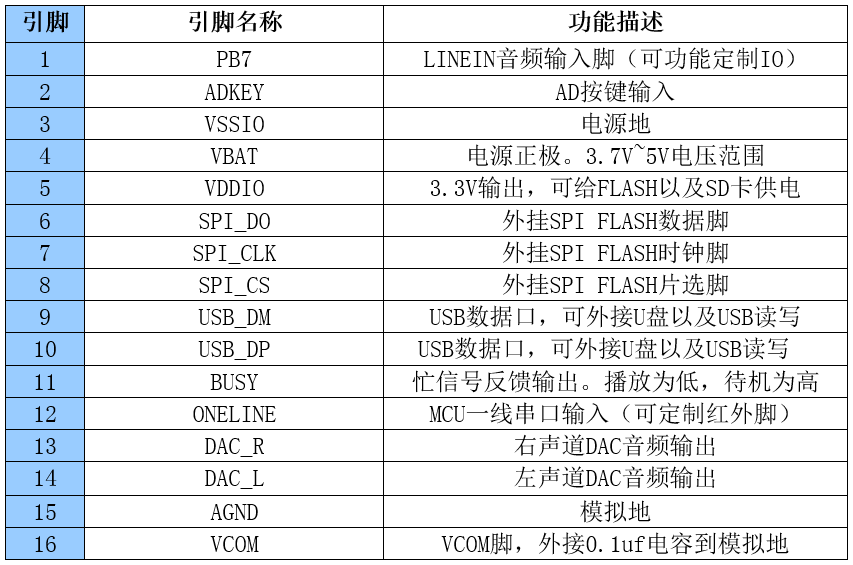

N9300MP3芯片管腳說明

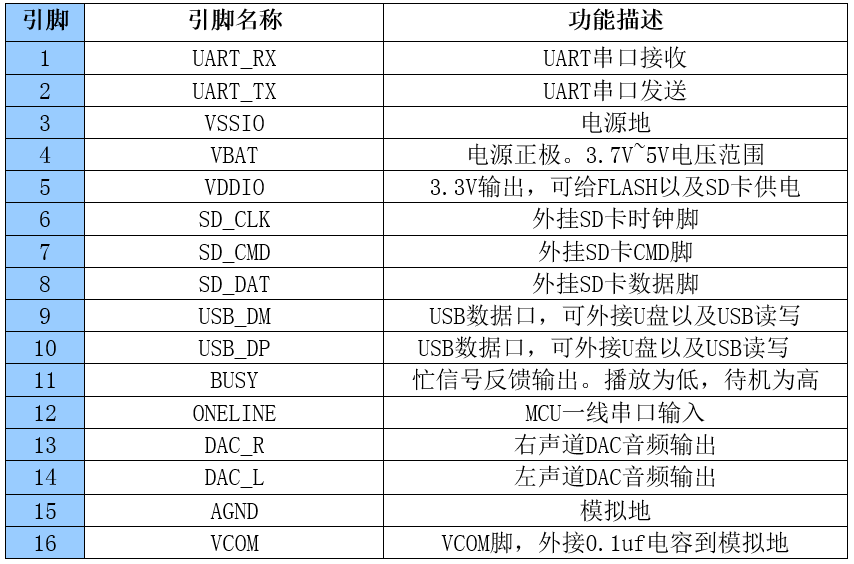

N9301MP3芯片管腳說明

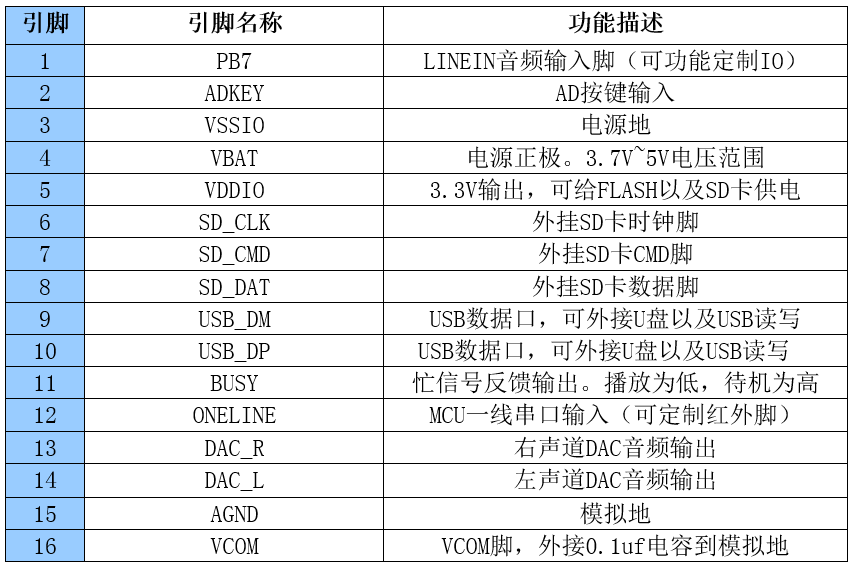

N9302MP3芯片管腳說明

N9303MP3芯片管腳說明

     ADKEY按鍵控制
          模塊我們采用的是AD 按鍵的方式，取代了傳統了矩陣鍵盤的接法，這樣做的好處是充分利用了MCU 越來越強大的AD功能。設計簡約而不簡單，模塊默認配置1個AD 口，10個按鍵的阻值分配，如果使用在強電磁干擾或者強感性、容性負載的場合，請參考我們的“注意事項”。
（注意：N9300以及N9301支持一線串口和UART串口功能，不支持ADKEY功能。N9302和N9303支持ADKEY功能，不支持一線串口和UART串口。）
           ADKEY按鍵控制參考圖

   MCU一線串口控制
        N930X支持單片機模擬一線串口控制，該控制方式簡單方便，適用于任何單片機。

本文檔中一線串口協議分為N930X和N930XA，N930X協議的一線串口加入了睡眠指令等，N930XA則和以前的N910X一線串口協議完全一樣。

N930x系列音樂芯片可適于各種語音提示的場合，如：血壓計、考勤機、血糖儀、醫療器械、按摩器、足浴盆、門鈴提示器、兒童玩具、語音報警器、汽車電子、小家電、念佛機、游戲機、工藝禮品、智能鎖(指紋鎖,密碼鎖,刷卡鎖)、掃碼機等等。
