產品簡介

NVA 系列語音芯片是廣州九芯電子科技新推出的一款適合工廠量產型的 工業級 OTP 語音芯片。它具有成本低，性能穩定，音質高，控制方便，電路簡單等諸多顯著優點。適合低成本快速投產，僅需1天即可出貨。

NVA 是一款性能穩定的語音芯片，無需任何外圍電路，在極其惡劣的噪聲環境下都可正常工作，它具有寬泛的耐溫和耐壓范圍，正常工作范圍寬達 1.8V~5.5V，彌補了目前市面上語音芯片抗干擾能力較差的缺陷。

NVA 系列語音芯片有一組 PWM 輸出口，可以直推 0.5w 喇叭，音質清晰。內置 LVR 復位，無需外加復位電路。內置精確的內阻頻率振動器（+-1%的誤差），無需外接電阻。NVA 一個很明顯的優勢是 OTP 燒錄程式可以和 MASK 掩膜無縫對接，也就是說，產品前期試產階段用戶可以 OTP試產，試產成功后進入大規模生產時，可以直接按 OTP 樣品投產 MASK 掩膜以降低成本，客戶無需二次確認樣品。

NVA 系列語音芯片具有多種按鍵觸發方式，且可以輸出多種形式的電平信號，可以設定按語音的起伏節奏變化。另外 NVA 支持主控 MCU 一線串口控制，可以任意控制多段語音觸發。

NVA 系列語音芯片具有多種實用的封裝形式：DIP8、DIP14、SOP8、SOP14 等，外圍電路僅需一電源耦合電容即可，工作穩定，寬泛的工作電壓，超低的待機功耗以及寬耐溫性能都使 NVA 系列語音芯片在廣泛的應用領域中擁有的性價比優勢。

芯片特征

OTP存儲格式，生產周期快，僅需一天，下單無最小量限制；

靈活的多種按鍵操作模式以及電平輸出方式供選擇（邊沿按鍵觸發、電平觸發、隨機按鍵播放、順序按鍵播放）；

簡單方便的兩線MCU串口控制方式，用戶主控MCU可控制任意段語音的觸發播放及停止，帶BUSY忙信號輸出；

可以設置上電循環播放、上電播放一次等功能；

可以驅動馬達，BUSY忙信號輸出可以設置播放高電平，播放低電平，跟隨音樂節奏閃爍等等多種方式輸出；

語音時長10秒、35秒、65秒、80秒、115秒；

內置一組PWM輸出器可直推0.5W喇叭；

內部有精準RC震蕩，誤差1%左右；

靈活的放音操作，通過組合可節省語音空間，最多可播放128個語音組合；

音質優美，性能穩定，物美價廉；

內置LVR 1.5V自復位電路，保證芯片正常工作；

DIP8，DIP14,SOP8，SOP14，以及COB五種封裝可供選擇，使用方便，應用靈活；

外圍電路簡單，僅需一調節電容；

工作電壓范圍：1.8V～5.5V；

靜態電流：2uA；

芯片的工作電流在10mA--150mA之間，電流大小和音量大小正比關系；

選型指南

備注：

1. 語音長度全部基于6K采樣率計算的，一般應用中采樣率是大于8K的，所以語音長度僅作參考。
2. NV115A無SOP8封裝；

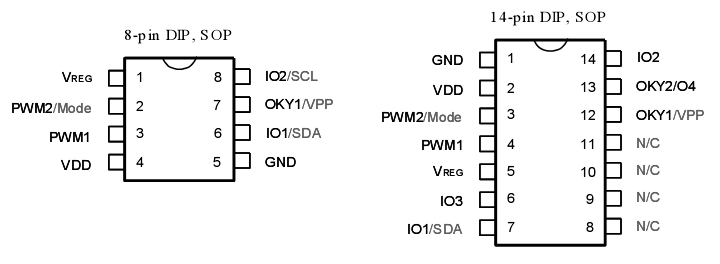

芯片管腳圖

NVA SOP/DIP封裝芯片管腳圖

封裝引腳對應表

DIP8/SOP8管腳對應表

DIP14/SOP14管腳對應表

芯片控制模式

端口的分配

數據與語音對應關系

DATA2可支持128段聲音（與DATA1共用，不用單獨限制段數）

備注：

8腳封裝的只有32個地址，超過32個地址的需要選型14腳芯片。一個DATA腳只能控制32個地址。超過32個地址需要2個DATA腳，即需要連接IO1,OKY1,OKY2。

應用范圍

       NVA系列語音芯片可適于各種語音提示的場合，如：血壓計、考勤機、血糖儀、醫療器械、按摩器、足浴盆、門鈴提示器、語音玩具、語音報警器、汽車電子、小家電、念佛機、游戲機、工藝禮品、智能鎖(指紋鎖,密碼鎖,刷卡鎖)、掃碼機等等。
